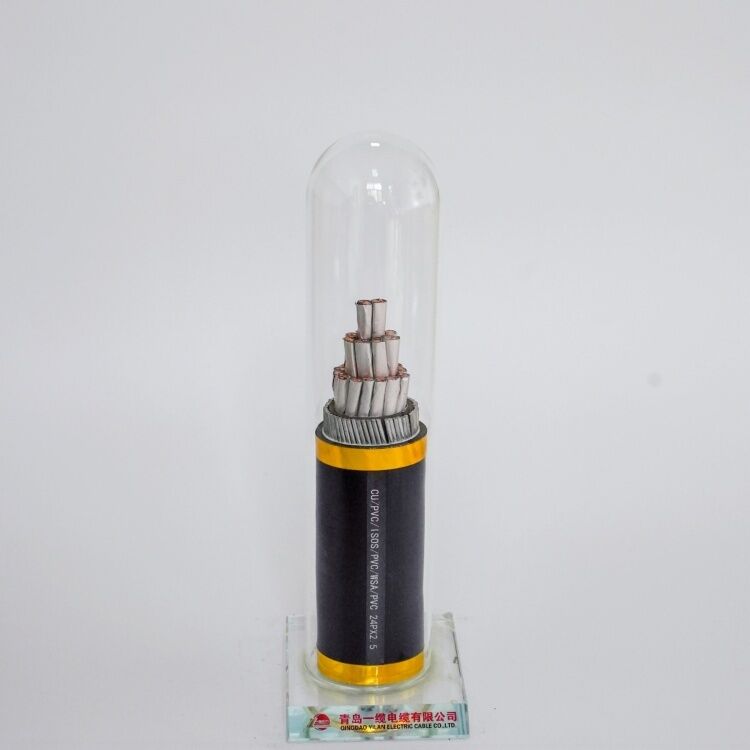

Niskonapięciowy 3-żyłowy izolowany kabel Xlpe
Usieciowany kabel zasilający w izolacji z PCW w izolacji polietylenowej o doskonałych właściwościach termomechanicznych, doskonałych właściwościach elektrycznych i odporności chemicznej.Ma również zalety prostej konstrukcji, lekkości i braku limitu upuszczania.Jest to nowy typ kabla szeroko stosowany w miejskich sieciach energetycznych, kopalniach i fabrykach.Maksymalna znamionowa temperatura pracy usieciowanego kabla elektroenergetycznego w izolacji polietylenowej wynosi 90°C, czyli jest wyższa niż w przypadku kabli w izolacji PVC i izolacji polietylenowej, co dodatkowo zwiększa obciążalność kabla.
| Napięcie znamionowe dla XLPE Przewód zasilający | Liczba x Przekrój nominalny przewodu Liczba x mm2 | |||||||
| 1 rdzeń | 2 rdzenie | 3 rdzenie | 3+1 rdzeń | 4 rdzeń | 3+2 rdzeń | 4+1 rdzeń | 5 rdzeni | |
| 0,6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4mm2 + 1x2,5mm2 | 4x4 mm2 | 3x4mm2 + 2x2,5mm2 | 4x4mm2 + 1x2,5mm2 | 5x2,5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25mm2 + 1x16mm2 | 4x25mm2 | 3x25mm2 + 2x16mm2 | 4x25mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35mm2 + 1x16mm2 | 4x35 mm2 | 3x35mm2 + 2x16mm2 | 4x35mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50mm2 + 1x25mm2 | 4x50 mm2 | 3x50mm2 + 2x25mm2 | 4x50mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70mm2 + 1x35mm2 | 4x70 mm2 | 3x70mm2 + 2x35mm2 | 4x70mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95mm2 + 1x50mm2 | 4x95 mm2 | 3x95mm2 + 2x50mm2 | 4x95mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185mm2 | 2x185mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400mm2 | ||||||||
| 1x500 mm2 | ||||||||
Podanie:
1. Funkcje operacyjne:
Maksymalna temperatura pracy przewodu: 90°C
Podczas zwarcia (trwającego krócej niż 5 sekund) maksymalna temperatura żyły kabla nie powinna przekraczać 250°C
Temperatura otoczenia podczas układania kabla nie powinna być niższa niż 0°C.
2. Promień gięcia kabla:
Kabel jednożyłowy: Kabel nieopancerzony 20D, kabel zbrojony 15D.
Rdzenie Kabel: Niezbrojony kabel 15D, zbrojony kabel 12D.
Stosowanie: Produkt nadaje się do stosowania w liniach rozdzielczych lub instalacjach stacjonarnych ze znamionowym napięciem o częstotliwości sieciowej do 1Kv, AC 50Hz włącznie.
