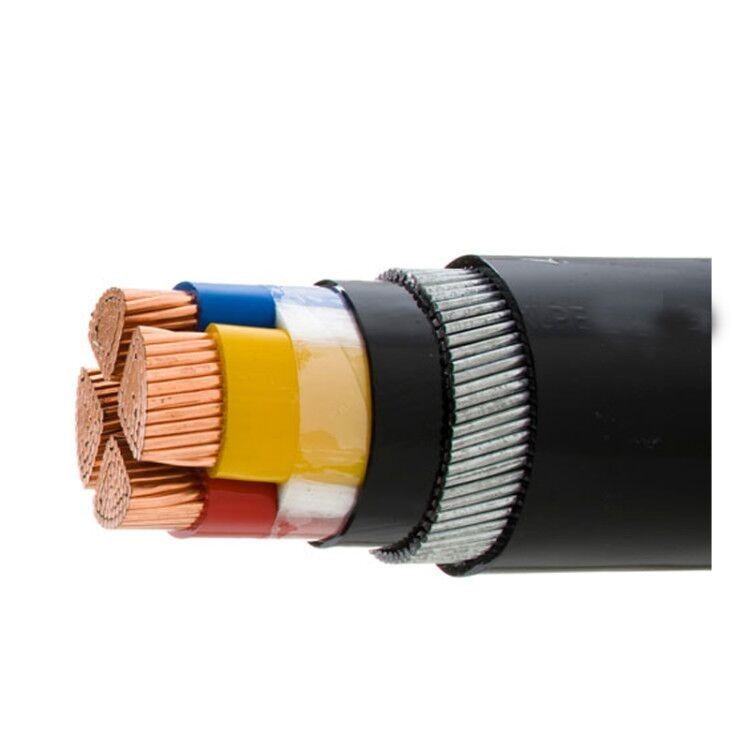

Izolowany kabel zasilający IEC 60502 600/1000 V PVC / XLPE
Co to jest kabel XLPE?
Kabel XLPE oznacza usieciowany kabel polietylenowy.Jest to wąż hydroniczny wyprodukowany z plastiku polietylenowego.XLPE posiada trójwymiarową strukturę wiązań molekularnych i charakterystykę pamięci kształtu.
Napięcie znamionowe dla XLPE Przewód zasilający | Liczba x Przekrój nominalny przewodu Liczba x mm2 | |||||||
1 rdzeń | 2 rdzenie | 3 rdzenie | 3+1 rdzeń | 4 rdzeń | 3+2 rdzeń | 4+1 rdzeń | 5 rdzeni | |
0,6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4mm2 + 1x2,5mm2 | 4x4 mm2 | 3x4mm2 + 2x2,5mm2 | 4x4mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25mm2 + 1x16mm2 | 4x25mm2 | 3x25mm2 + 2x16mm2 | 4x25mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35mm2 + 1x16mm2 | 4x35 mm2 | 3x35mm2 + 2x16mm2 | 4x35mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50mm2 + 1x25mm2 | 4x50 mm2 | 3x50mm2 + 2x25mm2 | 4x50mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70mm2 + 1x35mm2 | 4x70 mm2 | 3x70mm2 + 2x35mm2 | 4x70mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95mm2 + 1x50mm2 | 4x95 mm2 | 3x95mm2 + 2x50mm2 | 4x95mm2 + 1x50mm2 | 5x70 mm2 | |
1x120mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185mm2 | 2x185mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400mm2 | ||||||||
1x500 mm2 |
Co to jest usieciowany polietylen/XLPE?
Usieciowany polietylen, znany również jako XLPE, jest formą izolacji wytwarzanej przez ciepło i wysokie ciśnienie.Jedną z metod wytwarzania izolacji XLPE jest napromieniowanie związku.Inną metodą jest użycie nadtlenkowego związku sieciującego chemicznie.najważniejszą właściwością XLPE są właściwości elektryczne, które wykazuje.Kable z izolacją XLPE są zdolne do przenoszenia wysokich prądów i napięć.powszechnym zastosowaniem XLPE są aplikacje średniego i wysokiego napięcia.fizyczne i elektryczne właściwości XLPE sprawiają, że idealnie nadaje się do stosowania w środowiskach przemysłowych.
Podanie
Kable te przeznaczone są do zasilania w energię elektryczną w instalacjach niskonapięciowych, nadają się do instalacji wewnątrz i na zewnątrz budynków, w kanałach kablowych, pod ziemią, w rozdzielniach energetycznych, lokalnych rozdzielniach energii, zakładach przemysłowych, gdzie nie występuje zagrożenie mechaniczne uszkodzić.
